DN	公稱壓力 MPa	工作壓力 MPa	L mm	D mm	D1 mm	n-Фd mm	f mm	H1 mm	H2 mm	D0 mm	質量 Kg/kilos
20	1.0	1.0	117	105	75	4-13.5	2	150	162	-	-
25			127	115	85	4-13.5	2	150	162	120	3.5
32			146	140	100	4-17.5	2	152	180	120	5
40			159	150	110	4-17.5	2	152	180	120	6
50			190	165	125	4-17.5	2	163	198	120	8.5
65			216	185	145	4-17.5	2	205	227	230	16
80			254	200	160	8-17.5	2	220	252	230	22
100			305	220	180	8-17.5	2	262	300	280	32
125		0.6	356	250	210	8-17.5	3	290	335	280	43.5
150			406	285	240	8-22	3	368	427	368	65
200			521	340	295	8-22	3	410	470	483	112.5
250		0.4	635	395	350	12-22	5	479	569	483	192.5
300			749	445	400	12-22	5	550	650	560	296
350			787	505	460	16-22	5	550	650	560	-
400		0.25	914	565	515	16-26	5	-	-	640

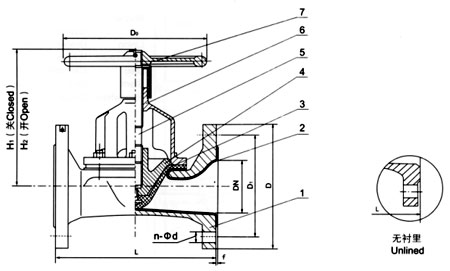

部件列表：1．閥體　2．閥體襯里　3．隔膜　4．閥瓣　5．閥桿　6．閥蓋　7、手輪

三、測試：

襯里層：電火花檢測
試驗與檢驗按BS6755標準
公稱壓力：PN(MPa)
閥體：PN×1.5
密封：PN×1.1

四、結構特點：

隔膜閥是一種特殊形式的截止閥：
1. 彈性密封的開閉件，確保沒有內漏；
2. 流線型的流道，使得壓力損失小；
3. 沒有填料函，因此沒有外漏；
4. 閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕;
5. 隔膜可更換，維護費用低；
6. 襯里材料的多樣性，可適用于各種介質，并具有強度高、耐腐蝕性能好的特點。

五、直通式襯膠隔膜閥主要尺寸參數：
