一、常閉式氣動隔膜閥
型號
公稱壓力PN（MPa）
試驗壓力PS（MPa）
適用介質
工作溫度（℃）
殼體試驗
密封試驗
G6B4WUFS-6
0．6
0．9
0．66
W．非腐蝕性流體
J·一般腐蝕性流體
FS。強酸堿及各種有機溶劑（溶融堿金屬元素氧除外）
≤100
≤85
≤150
G6B4WUFS-4
0．4
0．6
0．44
|
零件名稱 |
閥體
|
閥瓣、閥蓋
|
氣缸、氣缸蓋
|
螺桿、閥桿、活塞
|
隔膜
|
|
材料
|
HT200襯氟塑料、襯橡膠
|
HT200
|
HT200
|
35
|
氟丁橡膠、氟塑料
|
|
型號 |
公稱通徑DN（㎜）
|
尺寸（mm）
|
氣動裝置（㎜）
|
質量
（㎏） |
||||||
|
L
|
D1
|
D
|
n-d
|
H1
|
D0
|
耗氣量㎝2
|
氣源壓力MPa
|
|||
|
G6B41WJFS-6
|
25
|
145
|
85
|
115
|
4-13．5
|
296
|
120
|
2．395×102
|
0．4
|
8
|
|
32
|
160
|
100
|
140
|
4-17．5
|
398
|
140
|
6．082×102
|
0．4
|
15
|
|
|
40
|
180
|
110
|
150
|
4-17．5
|
406
|
140
|
6．082×102
|
0．4
|
17
|
|
|
50
|
210
|
125
|
165
|
4-17．5
|
464
|
160
|
1．235×102
|
0．4-0．5
|
26
|
|
|
65
|
250
|
145
|
180
|
4-17．5
|
-
|
160
|
3．725×103
|
0．4-0．5
|
32
|
|
|
80
|
300
|
160
|
200
|
4-17．5
|
645
|
200
|
3．725×103
|
0．4-0．5
|
56
|
|
|
100
|
350
|
180
|
220
|
8-17．5
|
665
|
240
|
9．458×103
|
0．4-0．5
|
100
|
|
|
125
|
400
|
210
|
250
|
8-17．5
|
832
|
320
|
1．409×104
|
0．4-0．5
|
170
|
|
|
150
|
460
|
240
|
285
|
8-22
|
933
|
320
|
2．868×104
|
0．5
|
323
|
|
|
G6B41WJFS-4
|
200
|
570
|
295
|
340
|
8-22
|
1275
|
400
|
4．619×104
|
0．5
|
386
|
.jpg)

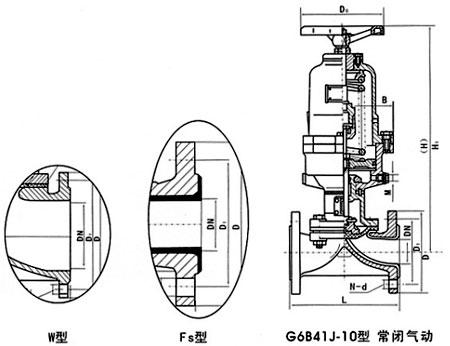

G6B41J-10型 常閉氣動
G6B41W-6.4型 G6B41J-6.4型 G6B41FS-6.4型
設計與制造按：GB12239
結構長度按：GB12221
法蘭連接尺寸按：GB 4216.4
試驗與檢驗按：GB/T 13927
