蝶閥系列您現在所在的位置：首頁-產品中心-蝶閥系列

名稱：法蘭襯膠蝶閥
型號： D41J、D341J
口徑： DN40-DN700
壓力： 0.6mpa-1.6mpa
材質：鑄鋼、鑄鐵.不銹鋼

法蘭襯膠蝶閥

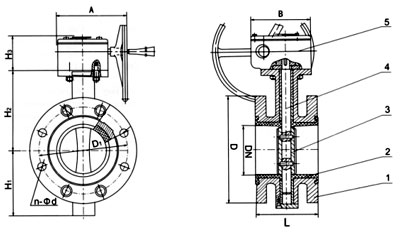

部件列表：1、閥體 2、閥座 3、蝶板 4、閥桿

一、用途

密封圈材料代號	適用溫度	適用介質
NR	≤85℃	水、空氣、酸堿類
CR	≤85℃	水、煤氣、酸堿類
NBR	≤100℃	水、油品
CPDM	≤120℃	水、蒸汽、一般酸堿類
FKM	≤150℃	水、蒸汽、強酸堿類

二、材料

閥體	鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
蝶板	鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料
閥桿	碳鋼鍍鎳磷、不銹鋼
閥座密封圈	天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM
氣動裝置	組合件

壓力等級：PN（MPa）　1.0　1.6

三、測試

襯里層：電火花檢測
試驗與檢驗按GB/T13927標準
公稱壓力：PN（MPa）
閥體：PN×1.5
密封：PN×1.1
任選附件：蝸輪裝置、氣動裝置、電動裝置

四、主要尺寸參數

公稱通徑DN

L
mm

D
mm

D1
mm

n-d（mm）

H1
mm

H2
mm

質量

PN1.6

PN1.6

50

108

165

125

4-18

4-18

91

120

8

65

112

185

145

4-18

4-18

104

140

11.5

80

114

200

160

8-18

8-18

107

150

12.5

100

127

220

180

8-18

8-18

135

165

23

125

140

250

210

8-18

8-18

129

190

40.5

150

140

285

240

8-22

8-22

131

205

46.5

200

152

340

295

8-22

12-22

177

2550

61

250

165

395

350

12-22

12-26

206

270

73.5

300

178

445

400

12-22

12-26

220

320

103

350

190

505

460

16-22

16-26

264

358

120

400

216

565

515

16-26

16-30

298

400

217

450

222

615

565

16-26

327

420

242

500

229

671

620

20-26

352

480

279

600

267

780

725

20-30

446

560

396

700

292

895

840

24-30

486

610

596

設計與制造：GB12238
結構長度：GB12221（13系列）
法蘭連接尺寸：GB4216

公稱通徑DN	L mm	D mm	D1 mm	n-d（mm）		H1 mm	H2 mm	質量
公稱通徑DN	L mm	D mm	D1 mm	PN1.6	PN1.6	H1 mm	H2 mm	質量
50	108	165	125	4-18	4-18	91	120	8
65	112	185	145	4-18	4-18	104	140	11.5
80	114	200	160	8-18	8-18	107	150	12.5
100	127	220	180	8-18	8-18	135	165	23
125	140	250	210	8-18	8-18	129	190	40.5
150	140	285	240	8-22	8-22	131	205	46.5
200	152	340	295	8-22	12-22	177	2550	61
250	165	395	350	12-22	12-26	206	270	73.5
300	178	445	400	12-22	12-26	220	320	103
350	190	505	460	16-22	16-26	264	358	120
400	216	565	515	16-26	16-30	298	400	217
450	222	615	565	16-26		327	420	242
500	229	671	620	20-26		352	480	279
600	267	780	725	20-30		446	560	396
700	292	895	840	24-30		486	610	596
