消防卡箍蝶閥
主要零部件材料
序號
名稱
國標標準
1
閥體
球鐵
QT450-10
2
閥板
球鐵
QT450-10
3
橡膠
EPDM
4
上軸
不銹鋼
1Cr13
5
下軸
不銹鋼
1Cr13
6
O形圈
丁腈
7
定位齒盤
碳鋼
45#
8
手柄
瑪鋼
9
絲堵
碳鋼
45#

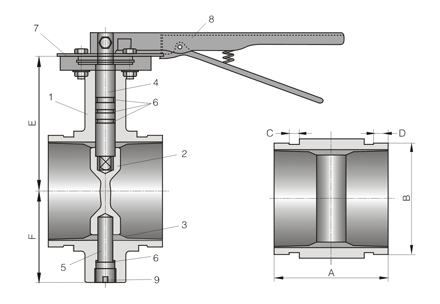

外形連接尺寸
規格
尺寸 (mm)
mm
inch
A
B
C
D
E
F
50
2
81
60
8
16
85
57
65
2.5
97
73
8
16
106
65
80
3
97
89
8
16
113
75
100
4
116
114
10
16
135
90
125
5
148
141
10
16
148
110
150
6
148
168
10
16
181
124
200
8
134
219
11
19
204
155
250
10
159
273
13
19
230
190
300
12
166
324
13
19
270
230
