長輸管線球閥產品特點
長輸管線球閥是根據用戶的需求，為滿足在硫化環境下的抗硫化應力裂化的要求，我們從設計、選材、制造、試驗、表面處理及涂漆都嚴格按美國腐蝕工程師協會NACE的有關標準要求進行。
長輸管線球閥不僅選材廣泛且內件材料均采用表面鍍鎳或是316材質、密封圈采用特制的聚合物材料。使閥門不僅防腐蝕，抗硫化能力強，防火、防靜電、密封性能好，適用壓力與溫度范圍廣，全通徑與縮徑齊備，并可配多種驅動裝置，是化工、石油煉制，天然氣開采與輸送系統理想的用閥選擇。
.jpg)

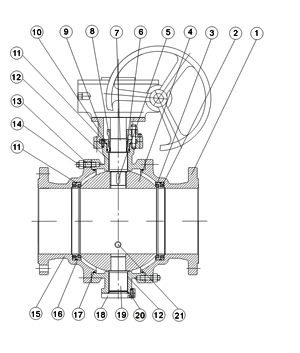

主要零件及材質 Main Parts and Materials
| 序號NO | 零件名稱 Accessorv name |
材質 Material | |
| GB | ASTM | ||
| 1 | 閥體 Body | WCB、A105 | A1 82 F31 6 |
| 2 | 彈簧 Spring | 60Si2Mn | 31 6 |
| 3 | 密封圈 eat | 增強聚四氟乙烯 RPTFE | |
| 4 | 球體 Ball | A105+ENP | A182F316 |
| 5 | 鍵 Key | 45 | 316 |
| 6 | 填料 Stuffing | PTFE | PTFE |
| 7 | 閥桿 Stem | 2Cr13+鍍鎳磷 2Cr13+ENP | 316 |
| 8 | 填料壓蓋 Gland | WCB | A216-WCB |
| 9 | 支架 Yoke | WCB A2 | 6-WCB |
| 1O | 壓套 Cover | A105 | 316 |
| 11 | “ O”型密封圈“O”Ring | 橡膠 Rubber | 橡膠 Rubber |
| 12 | 滑動軸承 Sliding bearing | 不銹鋼 +PTFE | 316+PTFE |
| 13 | 螺柱 Stud | 35CrMoA | 316 |
| 14 | 螺母 Nut | 35 | 316 |
| 15 | 閥蓋 Bonnet | WCB A2 | 6-WCB |
| 16 | 閥座 Seat Ring | A105+ENP | 316 |
| 17 | 墊片 Gasket | 柔性石默 +不銹鋼 Craphite+atainless steel |
柔性石默+316 Craphite+316 |
| 18 | 底蓋 Bottom cover | A105 | 316 |
| 19 | 固定軸 Fixed spindle | 1Cr13 | A276-410 |
| 20 | 螺釘 Screw nial | 35 | 316 |
| 21 | 排污螺塞 Blowoffscrew | 25 | 316 |
主要性能及規范 Main Performance and Specification
| 公稱壓力 PN(MPa) Nominal pressure |
最高使用壓力 The highest using pressure | 試驗壓力 (MPa) Test pressure |
壓力級 Pressure class | 最高使用壓力 The highest using pressure | 試驗壓力 (MPa) Test pressure | ||||||
| (Mpa) | 殼體 Shell |
高壓液密封 High-pressure liquid sealing |
低壓氣密封 Low-pressure hermetic sealing |
(Mpa) | 殼體 Shell | 高壓液密封 High-pressure liquid sealing |
低壓氣密封 ow-pressure hermetic sealing |
||||
| 1.6 | 1.6 | 2.4 | 1.76 | 0.6 | CLASS150 | 1.94 | 2.94 | 21.6 | 0.6
|
||
| 2.5 | 2.5 | 3.75 | 2.75 | CLASS300 | 5.1 | 7.67 | 5.62 | ||||
| 4.0
|
4.0
|
6.0
|
4.4 | CLASS600 | 10.2 | 15.3 | 11.23 | ||||
| 6.4 | 6.4 | 9.6 | 7 | CLASS900 | 15.1 | 23 | 16.85 | ||||
| 1O.0
|
10.0
|
1.5 | 1.1 | CLASS1500 | 25.1 | 37.5 | 27.5 | ||||
| 應用規范 pplicable specification | 結度長度核 | CB12221-89 ANSI B16.10 | |||||||||
| 法蘭尺寸按 | JB79-59 GB 9113 HG20592-97 ANSI B16.5 | ||||||||||
| 焊接標準按 | CB12224-89 ANSI B16.25 | ||||||||||
| 檢驗試驗按 | JB/T 9092-89 API 598 | ||||||||||
| 適用工況 Applicable Operating Mode |
適用介質 Applicable medium | 天然氣、液化氣、石油等介質 | |||||||||
| 適用溫度 Applicable temperature |
-28℃~≤150℃ | ||||||||||
| 驅動方式 Driving manner | 蝸輪傳動、氣動、電動、氣液聯動等 | ||||||||||
