名稱：燃氣球閥
型號： Q41F、Q341F
口徑： DN25-DN500
壓力： 1.6mpa
材質：鑄鋼、不銹鋼

燃氣專用球閥

產品性能規范

一、用途和性能規范

壓力等級		常溫試驗壓力（Mpa)
		殼體	密封	低氣壓密封
公稱壓力(LB)	150	3.0	2.2	0.6
	300	7.5	5.5	0.6
適用溫度		-40~+80℃
適用介質		天然氣，液化石油氣等

二、操作原理和結構說明

1、球閥通道平整光滑便于管道掃線清洗,可以輸送漿液及固體顆粒等介質.

2、采用PTFE(特氟隆)等材料作為密封,具有良好潤滑性和彈性,與球體摩擦系小,使用壽命長.

3、啟閉迅速,啟閉時只需把球體轉動90°,方便而迅速.

4.球閥的流體阻力小,全開時球體通道、閥體通道和連接管道的截面積相等,并且成直線想通,介質流過球閥,相當于流過一段直通的管子,在各類閥門中球閥的流體阻力最小.

5、經配置有手動、蝸輪驅動、氣動、電動(防爆)可以實現遠程自動控制,能滿足用戶的各種工況使用要求.

注:≥DN200以上閥門選用Q347型固定球閥.

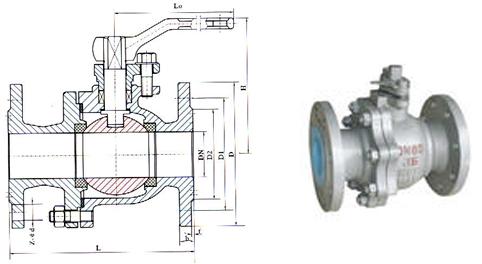

四、Q41F主要外形尺寸和連接尺寸:

DN L D D1 D2 D6 b f z-d H

25 150 115 85 65 58 16 2 4-*14 150

32 165 135 100 75 66 18 2 4-*18 160

40 180 145 110 85 76 18 3 4-*18 175

50 200 160 125 100 88 20 3 4-*18 185

65 220 180 145 120 110 22 3 8-*18 200

80 250 195 160 135 121 22 3 8-*18 220

100 320 135 190 160 150 24 3 8-*23 248

125 400 270 220 188 176 28 3 8-*25 380

150 400 300 250 218 204 30 3 8-*25 420

200 600 375 310 278 260 34 3 12-*25 530

五、Q347F主要外形尺寸和連接尺寸:

DN L D D1 D2 D6 b f z-d H

250 568 425 370 332 　 36 3 12-*30 608

300 648 485 430 390 　 40 3 16-*30 774

350 762 550 490 448 　 44 3 16-*34 820

400 883 610 550 505 　 48 3 16-*34 900

450 914 660 600 555 　 50 3 20-*34 1050

500 991 730 660 610 　 52 3 20-*41 1200

六、主要零件材料:

零件名稱材料

閥體閥蓋碳素鋼 WCB

球體不銹鋼 304SS

密封圈 PTFE(特氟隆)-聚四氟乙烯

閥桿鉻不銹鋼Ｃr13

閥桿填料聚四氟乙烯

中法蘭螺母/螺栓 35#

閥門　上海閥門　工業閥門　化工閥門　冶金閥門　高溫高壓閥門　電動閥門　氣動閥門　不銹鋼閥門　水利控制閥門

DN	L	D	D1	D2	D6	b	f	z-d	H
25	150	115	85	65	58	16	2	4-*14	150
32	165	135	100	75	66	18	2	4-*18	160
40	180	145	110	85	76	18	3	4-*18	175
50	200	160	125	100	88	20	3	4-*18	185
65	220	180	145	120	110	22	3	8-*18	200
80	250	195	160	135	121	22	3	8-*18	220
100	320	135	190	160	150	24	3	8-*23	248
125	400	270	220	188	176	28	3	8-*25	380
150	400	300	250	218	204	30	3	8-*25	420
200	600	375	310	278	260	34	3	12-*25	530

DN	L	D	D1	D2	D6	b	f	z-d	H
250	568	425	370	332		36	3	12-*30	608
300	648	485	430	390		40	3	16-*30	774
350	762	550	490	448		44	3	16-*34	820
400	883	610	550	505		48	3	16-*34	900
450	914	660	600	555		50	3	20-*34	1050
500	991	730	660	610		52	3	20-*41	1200

零件名稱	材料
閥體閥蓋	碳素鋼 WCB
球體	不銹鋼 304SS
密封圈	PTFE(特氟隆)-聚四氟乙烯
閥桿	鉻不銹鋼Ｃr13
閥桿填料	聚四氟乙烯
中法蘭螺母/螺栓	35#
