| 流量特性 |
| O型浮動式切斷球閥的流量特性為快開特性，特性曲線如下圖所示。 |

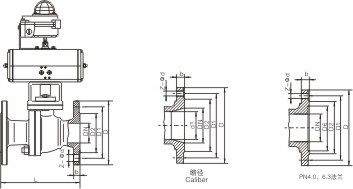

外形及連接尺寸
規格主要尺寸
1.6MPa DN L D D1 D2 b n-φd H D0 凸面法蘭 15 130 95 65 45 14 4-φ14 78 140 20 140 105 75 55 14 4-φ14 84 160 25 150 115 85 65 14 4-φ14 95 180 32 165 135 100 78 16 4-φ18 150 250 40 180 145 110 85 16 4-φ18 150 300 50 200 160 125 100 16 4-φ18 170 350 65 220 180 145 120 18 4-φ18 195 350 80 250 195 160 135 20 8-φ18 215 400 100 280 215 180 155 20 8-φ18 250 500 125 320 245 210 185 22 8-φ18 265 600 150 360 280 240 210 24 8-φ23 270 800 200 400 335 295 265 26 12-φ23 330 1200 2.5MPa 15 130 95 65 45 16 4-φ14 103 140 凸面法蘭 20 140 105 75 55 16 4-φ14 112 160 25 150 115 85 65 16 4-φ14 123 180 32 165 135 100 78 18 4-φ18 150 250 40 180 145 110 85 18 4-φ18 156 300 50 200 160 125 100 20 4-φ18 172 350 65 220 180 145 120 22 8-φ18 197 350 80 250 195 160 135 22 8-φ18 222 400 100 280 230 190 160 24 8-φ23 253 500 125 320 270 220 188 28 8-φ25 275 600 150 360 300 250 218 30 8-φ25 286 800 200 400 360 310 278 34 12-φ25 340 1200 250 533 425 370 332 36 12-φ30 420 1800
RF
Q41F
Q41PPL
16C
16P
16R
RF
Q41F
Q41PPL
25
25P
25R
規格主要尺寸
4．OMPa DN L D Dl D2 D6 b n-φd H D0 凹凸法蘭 15 130 95 65 45 40 16 4-φ14 103 140 20 140 105 75 55 5l 16 4-φ14 112 160 25 150 115 85 65 58 16 4-φ14 123 160 32 180 135 100 78 66 18 4-φ18 150 250 40 200 145 110 85 76 18 4-φ18 156 250 50 220 160 125 100 88 20 4-φ18 172 350 65 250 180 145 120 110 22 8-φ18 197 350 80 280 195 160 135 12l 22 8-φ18 222 450 100 320 230 190 160 150 24 8-φ23 253 450 125 400 270 220 188 176 28 8-φ25 275 600 150 400 300 250 218 204 30 8-φ25 286 800 200 550 375 320 282 260 38 12-φ30 340 1200 250 568 445 385 345 313 42 12-φ34 420 1800 6.4MPa 15 165 105 75 55 40 18 4-φ14 105 140 凹凸法蘭 20 190 125 90 68 5l 20 4-φ18 125 160 25 216 135 100 78 58 22 4-φ18 135 250 32 229 150 110 82 66 24 4-φ23 150 350 40 241 165 125 95 76 24 4-φ23 165 350 50 292 175 135 105 88 26 4-φ23 175 450 65 330 200 160 130 110 28 8-φ23 200 450 80 356 210 170 140 121 30 8-φ23 210 600 100 432 250 200 168 150 32 8-φ25 250 700 125 508 295 240 202 176 36 8-φ30 295 1100 150 559 340 280 240 204 38 8-φ34 340 1500
MFM
Q41F
Q41PPL
40
40P
40R
MFM
Q41F
Q41PPL
64
64P
64R
注：①縮徑球閥重量約為全通徑球閥重量的70%～80%。
②表中以分數表示者，分子為JB/T74～90系列2尺寸(等同于原械標JB74～90-59的尺寸)，分母為JB/T74～90系列1、GB912～9131(PN1.6～4.0MPa)及HGJ44～76尺寸。
③LJ為環連接面法蘭球閥的結構長度。
④可按客戶要求選配氣動、電動、液動、氣動調節型、電動調節型。
