氣動O型球閥采用彈性密封圈結構設計，介質壓力較小時，密封圈與球體的接觸面積較小，故有較大的密封雙壓，確保可靠密封。
介質壓力較大時，密封圈與球體接觸面積增大，故密封圈能承受較大的介質推力而不會損壞。通過配置不同的控制附件，可實現
遙控及調節功能。
產品型號/技術參數
閥類
傳動方式
連結形式
結構形式
密封面
公稱壓力（MPa）
閥體材料
球閥
6-氣動
6s-氣動帶手動法蘭式
浮動球直通
F-氟塑料
H-合金鋼
PPL1.6
2.5
4.0
6.4按表內閥體
材料代號
公稱通徑DN(mm)
15-250
材料\材料代號
C
P
R
主
要
零
件閥體
WCB
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
球板
WCB
1Cr18Ni9Ti
1Cr18Ni12MoTi
閥桿
2Cr13
1Cr18Ni9Ti
1Cr18Ni12MoTi
密封圈
增強聚四氟乙烯 對位聚笨
填料
聚四氟乙烯 柔性石墨
適
用
工
況適用介質
水、蒸汽、油品
硝酸類
醋酸類
適用溫度
-28℃～300℃
控制型式
雙作用/單作用
作用型式
切斷/調節
輸入信號
電信號：0～10mA、-4～10mA 氣信號20～100kPa
回信電壓
AC220V/DC24V
工作介質
凈化壓縮壓氣
執行器
型號
GT系列、HY系列、AW系列、ZSH系列
氣源壓力
0.4～0.7MPa

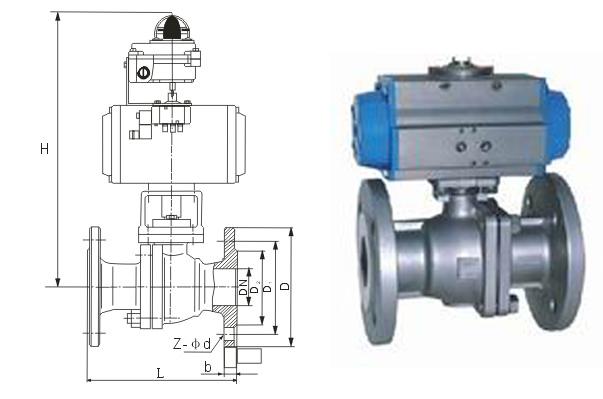

安裝尺寸表
公稱通徑DN(mm)
尺 寸
執行器型號
1.6MPa
2.5MPa
H
4.0MPa
L
D
D1
B
Z-D
L
D
D1
B
Z-D
L
D
D1
B
Z-D
H
15
130
95
65
14
4-14
130
95
65
16
4-14
200
130
95
65
16
4-14
200
可選配GTD/GTE、
AW/AWS、HY、
ZSH系列執行器
(以上選配僅供參
選具體選用根據實
際要求)
20
130
105
75
14
4-14
130
105
75
16
4-14
204
150
105
75
16
4-14
204
25
140
115
85
14
4-14
140
115
85
16
4-14
215
160
115
85
16
4-14
210
32
165
135
100
16
4-18
165
135
100
18
4-18
240
180
135
1 00
18
4-18
240
40
165
145
110
16
4-18
165
145
110
18
4-18
264
200
145
110
18
4-18
264
50
203
160
125
16
4-18
203
160
125
20
4-18
274
230
160
125
20
4-18
360
65
22 2
180
145
18
4-18
222
180
145
22
8-18
379
290
180
145
22
8-18
390
80
241
195
160
20
8-18
241
195
160
22
8-18
389
310
195
160
22
8-18
450
100
305
215
180
20
8-18
305
230
190
24
8-23
416
350
230
190
24
8-23
480
125
356
245
210
22
8-18
356
270
220
28
8-25
542
400
270
220
28
8-25
650
150
394
280
240
24
8-23
394
300
250
30
8-25
572
480
300
250
30
8-25
670
200
457
335
295
26
12-23
457
360
310
34
12-25
600
600
375
320
38
12-30
720
