GUQ氣動真空球閥用途和使用范圍：
GUQ系列氣動真空球閥是在1.3×10-7～6×105Pa的真空系統中用來開啟或隔斷氣流的氣動閥門，廣泛適用各類氣體，液體等正、負壓力管道系統，符合GMP標準。
主要性能：
● 漏率：1.3×10-9Pa.M3/S；
● 壓力范圍：5×10-7Pa～0.6Mpa；
● 工作溫度：-30℃～+232℃；
● 氣源壓力：0.4～0.6 Mpa；
● 工作介質：水、蒸氣、酸、堿；
● 安裝位置：任意；
● 壽命：≥20000次。
原理： 采用氣動執行器驅動閥桿轉 90º達到開關目的。
GUQ系列氣動真空球閥的性能特點：
● 密封結構設計獨特，漏率可達到＜1×10-10Pa.M3/S,改變了球閥不能滿足高真空、超高真空的現狀；
● 開關扭矩小，配置氣動執行器小，工作穩定、可靠；
● 結構緊湊，重量輕，外形簡潔、美觀；
● 該閥既能適用高真空，又能適用一定的正壓力下 使用；
由于球閥全通導，又能達到超高真空要求，所以 也能適用于加速器真空系統。
主要零件材料：
閥體 304、316L； 球體 316L；
密封件 增強聚四氟乙烯

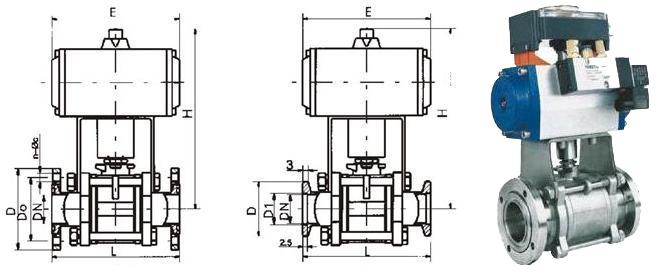

外形連接尺寸：
快卸法蘭連接尺寸 (標準：GB4982)
|
型 號
|
DN
|
A
|
B
|
L
|
H
|
|
GUQ-16R
|
16
|
30
|
12.2
|
75
|
100
|
|
GUQ-20R
|
20
|
40
|
26.2
|
90
|
110
|
|
GUQ-25R
|
25
|
40
|
26.2
|
100
|
125
|
|
GUQ-32R
|
32
|
55
|
34.2
|
110
|
155
|
|
GUQ-40R
|
40
|
55
|
41.2
|
120
|
170
|
衛生級法蘭連接尺寸 (標準：ISO-2852)
|
型 號
|
DN
|
A
|
B
|
L
|
H
|
|
GUQ-16R
|
16
|
34
|
27.5
|
75
|
100
|
|
GUQ-20R
|
20
|
50.5
|
43.5
|
90
|
110
|
|
GUQ-25R
|
25
|
50.5
|
43.5
|
100
|
125
|
|
GUQ-32R
|
32
|
50.5
|
43.5
|
110
|
155
|
|
GUQ-40R
|
40
|
50.5
|
43.5
|
120
|
170
|
|
GUQ-50R
|
50
|
64
|
56.5
|
135
|
210
|
|
GUQ-65R
|
65
|
77.5
|
70.5
|
150
|
260
|
|
GUQ-80R
|
80
|
91
|
83.5
|
200
|
320
|
|
GUQ-100R
|
100
|
119
|
110
|
250
|
400
|
活套法蘭連接尺寸 (標準：GB6070)
|
型 號
|
DN
|
A
|
B
|
n
|
c
|
L
|
H
|
|
GUQ-16R
|
16
|
60
|
45
|
4
|
6.6
|
75
|
100
|
|
GUQ-20R
|
20
|
65
|
50
|
4
|
6.6
|
90
|
110
|
|
GUQ-25R
|
25
|
70
|
55
|
4
|
6.6
|
100
|
125
|
|
GUQ-32R
|
32
|
90
|
70
|
4
|
9
|
110
|
155
|
|
GUQ-40R
|
40
|
100
|
80
|
4
|
9
|
120
|
170
|
|
GUQ-50R
|
50
|
110
|
90
|
4
|
9
|
135
|
210
|
|
GUQ-65R
|
65
|
130
|
110
|
4
|
9
|
150
|
260
|
|
GUQ-80R
|
80
|
145
|
125
|
8
|
9
|
200
|
320
|
|
GUQ-100R
|
100
|
165
|
145
|
8
|
9
|
250
|
400
|
