VH2V系列直通高壓小型球閥
圖形符號 型號說明
① 系列代號：VH2V系列
② 連接代號：M** 、G** 、 **LR 、**SR、PT**、NPT**
③ 閥體材料：1-鋼、2-不銹鋼
④ 球體材料：1-鋼、2-黃銅、3-不銹鋼
⑤ 工作溫度：1、-25～＋100℃ 2、-30～＋170℃
⑥ 其他密封：2-丁晴橡膠、4-氟橡膠
⑦ 手柄形式：01-鋁質直柄02-鋁質曲柄03-鑄鋅直柄04-鑄鋅曲柄05-鋼質直柄06-鋼質曲柄09-不帶手柄
⑧ 設計序號：由生產商定
⑨ 表面處理：空白-磷化、G-電鍍黃鋅

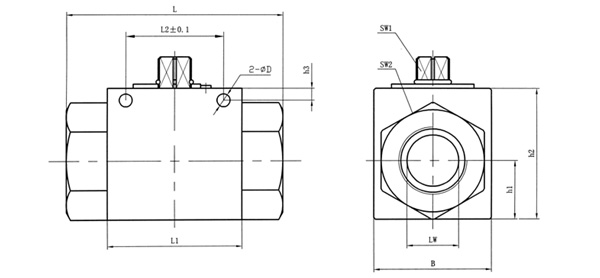

外形尺寸
尺寸表
連接口略圖:
簡略型號
PN(bar)
DN
LW
RA
d1
i
L
L1
B
L2
h1
h2
SW1
SW2
D
h3
VH2V-M16×1.5
500
06
06
11
M16×1.5
11
69
40
26
31.5
13.5
35
09
22
4.5
4.8
VH2V-M27×1.5
500
10
10
20
M27×1.5
12
76
42
32
31.5
16
40
09
27
5.3
5.8
VH2V-M36×2
400
20
20
30
M36×2
15
103
60
48
48.5
25
58
12
41
6.5
6
VH2V-M42×2
350
25
23
35
M42×2
18
116
65
57
50.5
28.5
65
12
50
8.5
7
簡略型號
PN(bar)
DN
LW
RA
d1
i
L
L1
B
L2
h1
h2
SW1
SW2
D
h3
VH2V-G1/4
500
06
06
／
G1/4
14
69
40
26
31.5
13.5
35
09
22
4.5
4.8
VH2V-G3/8
500
10
10
／
G3/8
14
72
42
32
31.5
16
40
09
27
5.3
5.8
VH2V-G1/2
500
13
12
／
G1/2
16
83
48
35
38.5
18
45
09
30
6.5
6
VH2V-G3/4
400
20
20
／
G3/4
18
93
60
50
48.5
23
58
12
41
6.5
6
VH2V-G1
350
25
25
／
G1
21
115
65
57
50.5
27.5
65
12
46
8.5
7
簡略型號
PN(bar)
DN
LW
RA
d1
i
L
L1
B
L2
h1
h2
SW1
SW2
D
h3
VH2V-NPT1/4
500
06
06
／
NPT1/4
14
69
40
26
31.5
13.5
35
09
22
4.5
4.8
VH2V-NPT3/8
500
10
10
／
NPT3/8
14
72
42
32
31.5
16
40
09
27
5.3
5.8
VH2V-NPT1/2
500
13
12
／
NPT1/2
16
83
48
35
38.5
18
45
09
30
6.5
6
VH2V-NPT3/4
400
20
20
／
NPT3/4
18
95
60
50
48.5
23
58
12
41
6.5
6
VH2V-NPT1
350
25
23
／
NPT1
21
113
65
57
50.5
27.5
65
12
46
8.5
7
簡略型號
PN(bar)
DN
LW
RA
d1
i
L
L1
B
L2
h1
h2
SW1
SW2
D
h3
VH2V-08LR
500
06
06
08
M14×1.5
10
67
40
26
31.5
13.5
35
09
22
4.5
4.8
VH2V-12LR
500
10
10
12
M18×1.5
11
74
42
32
31.5
16
40
09
27
5.3
5.8
VH2V-15LR
500
13
12
15
M22×1.5
12
82
48
35
38.5
18
45
09
30
6.5
6
VH2V-18LR
500
13
12
18
M26×1.5
12
82
48
35
38.5
18
45
09
30
6.5
6
VH2V-22LR
400
20
19
22
M30×2
14
101
60
50
48.5
23
58
12
41
6.5
6
VH2V-28LR
350
25
24
28
M36×2
14
108
65
57
50.5
27.5
65
12
46
8.5
7
簡略型號
PN(bar)
DN
LW
RA
d1
i
L
L1
B
L2
h1
h2
SW1
SW2
D
h3
VH2V-10SR
500
06
06
10
M18×1.5
12
73
40
26
31.5
13.5
35
09
22
4.5
4.8
VH2V-14SR
500
10
10
14
M22×1.5
14
80
42
32
31.5
16
40
09
27
5.3
5.8
VH2V-16SR
500
13
12
16
M24×1.5
14
86
48
35
38.5
18
45
09
30
6.5
6
VH2V-20SR
500
13
12
20
M30×2
16
90
48
35
38.5
18
45
09
30
6.5
6
VH2V-25R
400
20
20
25
M36×2
18
109
60
50
48.5
23
58
12
41
6.5
6
VH2V-30SR
350
25
25
30
M42×2
20
120
65
57
50.5
27.5
65
12
46
8.5
7
