◆產品結構特點
德標直角式波紋管截止閥適用于公稱壓力PN1.6～16MPa,工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
◆其主要結構特點
1、產品結構合理、密封可靠、性能優良、造型美觀；2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長；3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；4、雙重密封，性能更可靠；5、閥桿升降位置指示，更直觀；6、零件材質，法蘭和對焊編號尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
◆技術規范
| 結構形式 | BB-BG-OS & Y |
| 驅動方式 | 手動 |
| 電動 | |
| 設計標準 | DIN3356 |
| 結構長度 | DIN3202 |
| 連接法蘭 | DIN2543-2545 |
| 試驗和檢驗 | DIN3230 |
◆產品性能規范
| 公稱壓力（MPa） | 殼體試驗壓力(MPa) | 密封試驗壓力(MPa) | 適用溫度(℃) | 使用介質 |
| 1.6 | 2.4 | 1.76 | ≤350℃ | 水、蒸汽、油品等 |
| 2.5 | 3.75 | 2.75 | ||
| 4.0 | 6.0 | 4.4 | ||
| 6.4 | 9.6 | 7.04 |

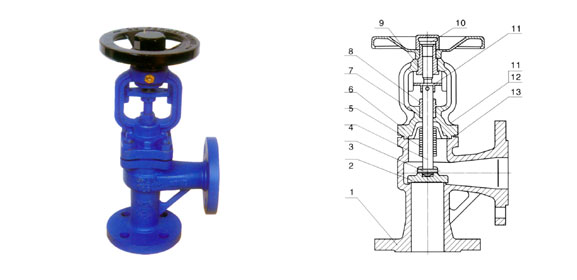

◆主要零部件材質
| 序號 | 名稱 | 材質 |
| 1 | 閥體 | GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301 |
| 2 | 閥瓣 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
| 3 | 軸銷 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
| 4 | 閥桿 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
| 5 | 波紋管組件 | 1Cr18Ni9Ti、304、316 |
| 6 | 閥蓋 | GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301 |
| 7 | 填料 | 柔性石墨 |
| 8 | 填料壓蓋 | GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301 |
| 9 | 閥桿螺母 | WCB、QT400-18 |
| 10 | 手輪 | 銅合金 |
| 11 | 雙頭螺栓 | ASTM A193-B7、A320-B8、A193-B8M |
| 12 | 六角螺母 | ASTM A194-2H、A194-8、A194-8M |
| 13 | 墊片 | 柔性石墨+不銹鋼 |
.jpg)

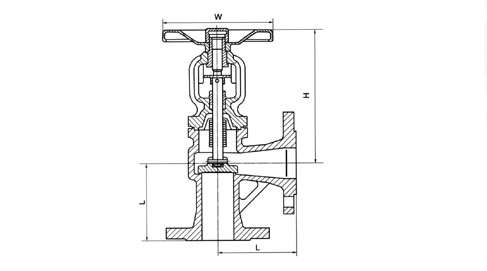

| 型號 | YDDWJ44-16 | ||||||||||||||
| 壓力等級 | PN16 | ||||||||||||||
| 口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
| H | 166 | 166 | 172 | 175 | 193 | 195 | 213 | 227 | 294 | 325 | 355 | 440 | 580 | 620 | 785 |
| W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
| 重量（kg） | 4 | 5 | 6 | 10 | 13 | 18 | 25 | 30 | 40 | 50 | 100 | 180 | 300 | 450 | 670 |
| 型號 | YDDWJ44-25 | ||||||||||||||
| 壓力等級 | PN25 | ||||||||||||||
| 口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
| H | 166 | 166 | 172 | 175 | 193 | 195 | 213 | 227 | 294 | 325 | 355 | 440 | 580 | 620 | 785 |
| W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
| 重量（kg） | 4 | 5 | 6 | 11 | 14 | 19 | 27 | 32 | 43 | 53 | 110 | 200 | 330 | 480 | 700 |
