J65Y直流式對焊截止閥
一、產品[直流式對焊截止閥]的詳細資料:
產品名稱：直流式對焊截止閥
產品特點：高溫高壓直流式對焊截止閥,直流式對焊截止閥,高溫高壓截止閥
二、主要零件材料：
零件名稱 材料牌號 閥體 WCB WC6 WC9 活塞 A105 WC6 WC9 閥蓋 25 12Cr1MoVA 閥桿 1Cr17Ni2 20Cr1Mo1V1A 密封環 05F 05F 柔性石墨 四開環 1Cr13 20CrMOIVIA 填料 BSP-600 BSP-600 支架 WCB WCB 閥桿螺母 ZQAL9-4 ZQAL9-4
三、應用規范：
1、設計制造JB3595規定
2、結構長度按JB3595規定或按用戶要求
3、連接端按JB3595規定或按用戶要求
4、閥門檢查和試驗按JB3595規定
四、訂貨號、尺寸和重量：

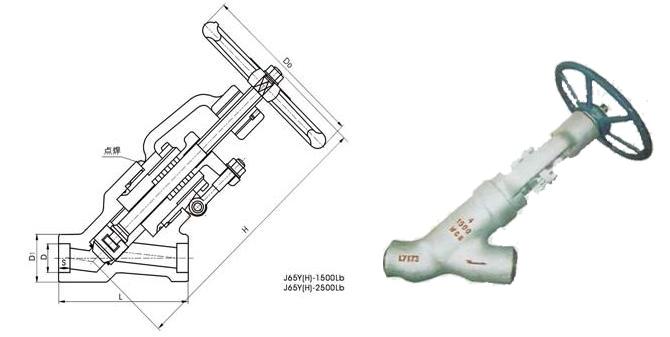

公稱通徑 尺寸（mm） 重量（Kg） L D1 Do H Lo L1 PN32（320） J565Y-320V型 80 390 64 120 750 121 100 480 108 185 870 212 125 533 132 218 995 312 150 610 166 245 1205 510 175 750 175 278 1565 708 200 762 200 290 1670 980 225 850 108 310 1705 1060 250 914 248 348 1870 1380 300 1041 300 430 2335 2824 P54（140） J565Y-P54140V型 80 390 64 120 750 130 100 480 108 185 870 212 125 580 132 218 995 312 150 630 166 245 1205 510 175 750 175 278 1565 708 200 771 200 290 1670 980 225 850 108 310 1705 1060 250 930 248 348 1870 1380 300 1060 300 430 2335 2824
DN（mm）
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
