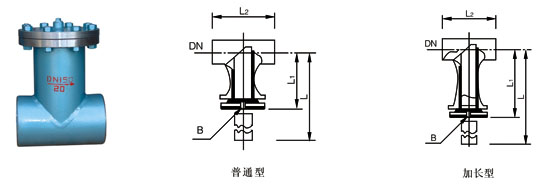

對焊連接直流式T型過濾器
主要尺寸
| 名 稱 | 公稱直徑 DN(mm) | PN10-40 | PN50-100 | B (in) | ||||
| L2(mm) | L1(mm) | L(mm) | L2(mm) | L1(mm) | L(mm) | |||
| 普通型 | 50 | 128 | 149 | 281 | 128 | 149 | 298 | R1/2 |
| 65 | 152 | 170 | 325 | 152 | 170 | 337 | R1/2 | |
| 80 | 172 | 181.5 | 352 | 172 | 181.5 | 370 | R1/2 | |
| 100 | 210 | 267 | 412 | 210 | 267 | 432 | R3/4 | |
| 150 | 286 | 259.5 | 539 | 286 | 259.5 | 557 | R3/4 | |
| 200 | 356 | 311 | 660 | 356 | 311 | 678 | R3/4 | |
| 250 | 432 | 350.5 | 761 | 432 | 350.5 | 791 | R3/4 | |
| 300 | 508 | 400 | 886 | 508 | 400 | 918 | R3/4 | |
| 350 | 558 | 441 | 955 | 558 | 476 | 990 | R3/4 | |
| 400 | 610 | 469 | 1025 | 610 | 509 | 1060 | R3/4 | |
| 名稱 | 公稱直徑 DN(mm) | PN2.0 | PN5.0 | B (in) | ||||
| L2(mm) | L1(mm) | L(mm) | L2(mm) | L1(mm) | L(mm) | |||
| 加長型 | 50 | 128 | 235 | 450 | 128 | 235 | 450 | R1/2 |
| 65 | 152 | 265 | 510 | 152 | 265 | 510 | R1/2 | |
| 80 | 172 | 300 | 570 | 172 | 300 | 570 | R1/2 | |
| 100 | 210 | 355 | 700 | 210 | 355 | 700 | R3/4 | |
| 150 | 286 | 455 | 900 | 286 | 455 | 900 | R3/4 | |
| 200 | 356 | 510 | 1030 | 356 | 510 | 1030 | R3/4 | |
| 250 | 432 | 590 | 1190 | 432 | 590 | 1190 | R3/4 | |
| 300 | 508 | 675 | 1390 | 508 | 675 | 1390 | R3/4 | |
| 350 | 558 | 740 | 1680 | 558 | 740 | 1550 | R3/4 | |
| 400 | 610 | 795 | 1680 | 610 | 795 | 1680 | R3/4 | |
