安裝與使用：EI型自動沖洗排污過濾器宜安裝在直角彎管上，EII型自動排污過濾器宜水平或垂直安裝，直通式當垂直安裝時，水流方向應該是自上而下，安裝時應注意外殼上箭頭方向必須與水流方向一致，正常運行時，蝶閥處于開啟狀態，當需要排污時，關閉蝶閥，打開排污閥直至排出水質變清為止，開啟蝶閥，即完成排污過程。可保泵閥使用延長壽命等優點。

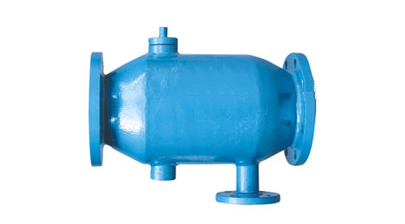

ZPG形

自動反沖洗水過濾器

ZPH-L型自動反沖洗排污過濾器宜安裝在直角彎管上，ZPG-I型自動反沖洗排污過濾器宜水平或垂直安裝，直通式當垂直安裝時，水流方向應該是自上而下，安裝時應注意外客上箭頭方向必須與水流方向一致，正常運行時，蝶閥處于開啟狀態，當需要排污時，關閉蝶閥，打開排污閥直至排出水質變清為止，開啟蝶閥，即完成排污過程。可保泵閥使用延長壽命等優點。

規格與型號

ZPG-L型（直角式）自動排污過濾器

型號	L	A	B	C	D	排污口（DN）
ZPG-L-40	320	170	80	226	90	15*
ZPG-L-50	350	185	90	244	100	15*
ZPG-L-65	380	200	100	270	120	20*
ZPG-L-80	445	230	110	310	140	25*
ZPG-L-100	536	265	160	365	130	32*
ZPG-L-125	624	315	190	440	200	40
ZPG-L-150	728	375	220	510	230	50
ZPG-L-200	884	500	260	670	280	65
ZPG-L-250	1120	625	310	830	330	80
ZPG-L-300	1310	750	350	1000	380	100
ZPG-L-350	1514	875	4100	1180	450	125
ZPG-L-400	1730	1000	470	1350	480	150
ZPG-L-450	1896	1125	510	1500	500	150
ZPG-L-500	2080	1250	550	1680	580	150
ZPG-L-600	2490	1500	650	2000	650	200
ZPG-L-700	2680	1600	680	2150	700	200
ZPG-L-800	2880	1750	700	2300	820	200
ZPG-L-900	3150	1850	800	2480	880	200
ZPG-L-1000	3370	2000	900	2675	920	250
ZPG-L-1100	3610	2100	1000	2900	960	250
ZPG-L-1200	3850	2250	1100	3050	1040	250
ZPG-L-1500	4470	1800	1200	3800	1400	250

單位

型號	L	A	B	D
ZPG-I-40	245	185	63	90	15*
ZPG-I-50	255	190	70	100	15*
ZPG-I-65	270	195	83	120	20*
ZPG-I-80	320	232	96	140	25*
ZPG-I-100	350	260	128	130	32*
ZPG-I-125	438	326	162	200	40
ZPG-I-150	525	390	189	230	50
ZPG-I-200	700	520	220	280	65
ZPG-I-250	875	650	255	330	80
ZPG-I-300	1050	780	294	380	100
ZPG-I-350	1200	885	331	450	125
ZPG-I-400	1400	1040	377	480	150
ZPG-I-450	1550	1145	420	500	150
ZPG-I-500	1700	1250	462	580	150
ZPG-I-600	2000	1460	537	650	200
ZPG-I-700	2280	1720	607	700	200
ZPG-I-800	2500	1900	685	820	200
ZPG-I-900	2800	2180	785	880	200
ZPG-I-1000	3120	2470	860	920	250
ZPG-I-1100	3450	2780	915	960	250
ZPG-I-1200	3700	3000	965	1040	250
ZPG-I-1500	4470	3650	1220	1400	250

注意：a) 所用連接法蘭尺寸按GB4216-84；

b) “*”號螺紋連接；

c) 可根據用戶需要訂制非標準流量的產品和工作壓力更高的產品。

訂貨需知：1 ：定貨時請注明產品尺寸，操作壓力，濾芯材質,過濾介質及過濾精度.
　　　　　2 ：當需要其他標準法蘭,材質及操作壓力時請在定貨時注明
