Y型過濾器是使用水力控制閥及精密的易堵塞的機械產品所必須具備的過濾設備。是輸送介質的管道系列不可缺少的一種裝置，通常安裝于水力控制閥、減壓閥、泄壓閥、定水位閥等設備的進口端，用來消除介質中的雜質，防止顆粒性雜質進入通道，造成墻塞，以保護設備管道上的配件免受磨損和堵塞

◆產品特點

Y型過濾網采用不銹鋼雙層網結構，堅固耐用，具有結構先進、流阻小、排污方便等特點，可用于水、蒸氣、油品、硝酸、尿素、氧化性介質等多種介質。要根據用戶需要設置過濾網的目數，一般通水網為18-30目，通氣網為40-100目，通油網為100-480目。Y型過濾器還可與伸縮節組成具有安裝長度可調節的Y型拉桿伸縮過濾器。可按用戶要求制作濾網

◆執行標準

設計規范：HG/T 21637

結構長度：GB/T 12221

連接法蘭：JB/T 79

試驗與檢驗：JB/T 9092

產品標識：GB/T 12220

供貨規范：JB/T 7928

廣泛用于蒸汽、空氣、水、油品等多種介質的管線中；保護管線系統各種設備、水泵、閥門等；免受管道同、鐵銹、焊渣等雜質。帶來的阻塞和損壞。

一、特點

1、抗污性強，排污方便；流通面積大，壓力損失小；結構簡單，體積小。重量輕。
2、濾芯網材質。均為全不銹鋼制作。耐腐蝕性強。使用壽命長。
3、過濾網密度：為l0—120目，介質：蒸汽、空氣、水、油品、或根據用戶要求定做。
4、伸縮型特點：拉伸長度。最大位置可移伸100mm。有利于安裝方便。提高工作效率。

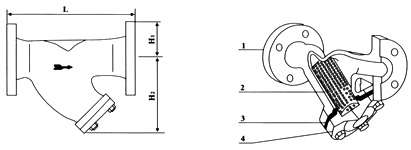

二、主要零件部件材料表

要主零件部件材料表	Code 序號	Parts 零件名稱	Materials 材料
	1	Bodv 閥體	CarbonsteelStainlessSteel 碳鋼、不銹鋼
	2	Filter Core Net 濾芯網	Stainless Steel 不銹鋼
	3	Gasket 墊片	Metal graphite 金屬石墨
	4	Gauze Filter Cap 濾網蓋	CarbonsteeIStainlessSteel 碳鋼、不銹鋼

三、技術參數表

Model 產品型號	Nominal Diameter(DN) 公稱通徑	Connection 連接方式	Nominal Pressure fMPa) 公稱壓力	Max．Allowable TMP(℃) 最高允許溫度	External Dimensions(mm)外形尺寸
Model 產品型號	Nominal Diameter(DN) 公稱通徑	Connection 連接方式	Nominal Pressure fMPa) 公稱壓力	Max．Allowable TMP(℃) 最高允許溫度	L	H1	H2
YFG	15—20 25	Flange法蘭	1.6—4.0	425	160 150	53 58	70 95
YFG	32	Flange法蘭	1.6—4．O	425	1 80	73	120
YFG	40	Flange法蘭	1.6—4.0	425	200	75	1 35
YFG	50	Flange法蘭	1.6—4.0	425	230	80	1 65
YFG	65	Flange法蘭	1.6—4.0	425	270	93	1 80
YFG	80	Flange法蘭	1.6—4．O	425	290	1 00	1 89
YFG	1 00	Flange法蘭	1.6—4.0	425	310	1 1 0	235
YFG	125	Flange法蘭	1.6—4.0	425	400	125	280
YFG	1 50	Flange法蘭	1.6—4.0	425	430	143	345
YFG	200	Flange法蘭	1.6—4．O	425	500	170	410
YFG	250	Flange法蘭	1.6—4.0	425	590	203	610
YFG	300	Flange法蘭	1.6—4.0	425	650	230	690
YFG	350	Flange法蘭	1.6—4.0	425	700	255	780
