本產品適和于安裝在輸送可燃性氣體如回?zé)釥t燃料氣、天然報、石油液化氣、煤礦瓦斯排放的管網，也適和于民用煤氣管道，防止在正常情況下火焰于管道中逆向傳播，以避免災難性事故的發生。安全阻火速度1425m/s,極限阻火速度1605m/s。

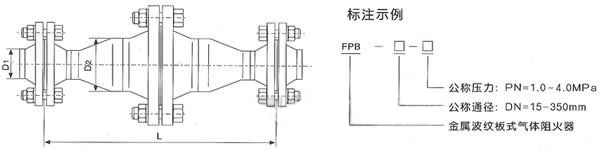

產品結構示意圖：
.jpg)
外形及相關尺寸
|
型號
|
公稱通徑DN
|
D1
|
D2
|
L
|
|||
|
PN1.0MPa
|
PN1.6MPa
|
PN2.5MPa
|
PN4.0MPa
|
||||
|
FPB-15
|
15
|
18×3
|
57×3.5
|
330
|
330
|
330
|
330
|
|
FPB-20
|
20
|
25×3
|
57×3.5
|
330
|
330
|
340
|
340
|
|
FPB-25
|
25
|
32×3.5
|
73×4
|
365
|
365
|
375
|
375
|
|
FPB-32
|
32
|
38×3.5
|
73×4
|
375
|
375
|
390
|
390
|
|
FPB-40
|
40
|
45×3.5
|
89×4
|
375
|
390
|
405
|
410
|
|
FPB-50
|
50
|
57×3.5
|
108×4
|
420
|
425
|
445
|
4650
|
|
FPB-65
|
65
|
73×4
|
133×4.5
|
485
|
485
|
515
|
520
|
|
FPB-80
|
80
|
89×4
|
159×4.5
|
505
|
520
|
560
|
560
|
|
FPB-100
|
100
|
108×4
|
219×8
|
555
|
560
|
600
|
645
|
|
FPB-125
|
125
|
133×4.5
|
278×8
|
615
|
620
|
670
|
720
|
|
FPB-150
|
150
|
159×4.5
|
325×8
|
665
|
665
|
735
|
800
|
|
FPB-200
|
200
|
219×8
|
377×9
|
940
|
950
|
1015
|
1100
|
|
FPB-250
|
250
|
278×8
|
480×10
|
1030
|
1070
|
1150
|
1265
|
|
FPB-300
|
300
|
325×8
|
529×10
|
1295
|
1295
|
1430
|
1545
|
|
FPB-350
|
350
|
377×9
|
630×12
|
1350
|
1350
|
1430
|
1545
|
.jpg)
注：本產品的連接法蘭按HGJ51-98凹凸面帶領導焊鋼鋼制法蘭設計制造，用戶需選用其它標準的連接法蘭，請在訂貨時予以說明。用戶需要4.0Mpa的氣體阻火器，本廠也可設計制造。
